SAPF有源电力滤波器

有源电力滤波器（APF: Active Power Filter)以并联的方式接入电网，通过实时监测负载的谐波和无功分量，采用PWM变换技术，将与谐波和无功分量大小相等，方向相反的电流注入供配电系统中，实现抑制谐波，动态补偿无功的功能。索瑞德有源滤波器通过外部电流互感器CT，实时检测负载电流，并通过内部DSP计算，提取出负载电流的谐波成分，然后通过PWM信号发送给内部IGBT，控制逆变器产生一个和负载谐波大小相等、方向相反的电流注入到电网中补偿谐波电流，实现滤波功能。

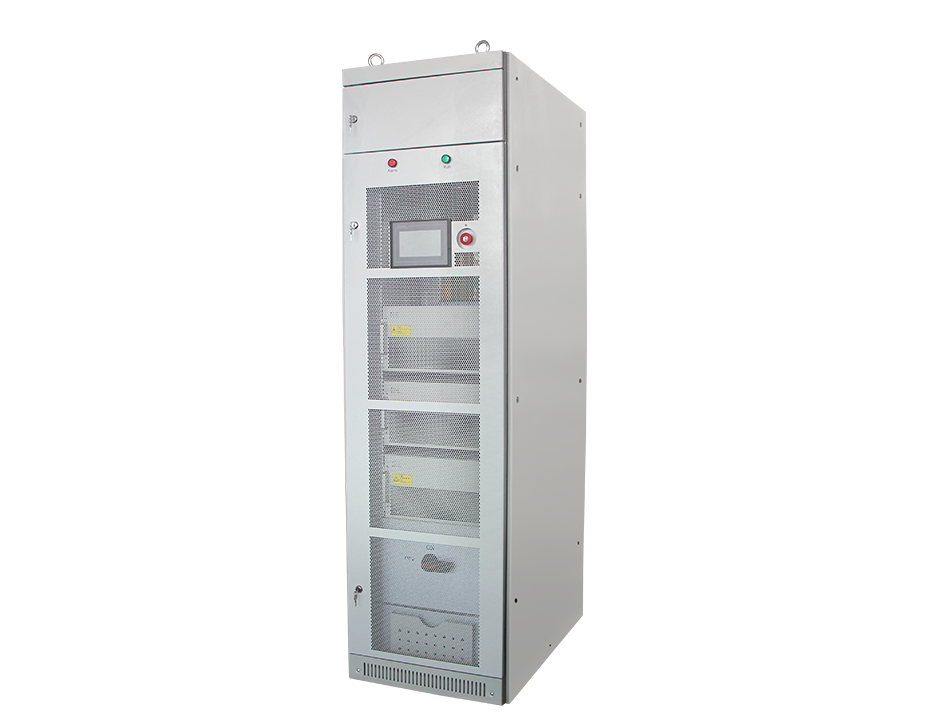

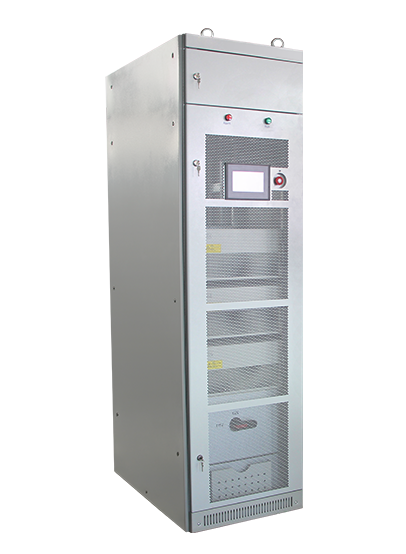

SAPF 30-150A

强大功能满足您的多样需求

强大的滤波能力：同时滤除2~50次谐波，也可以单独滤除指定次数谐波

响应速度快：全响应时间^10ms，瞬态响应时间<300us

灵活的补偿方式：能动态分相无功补偿，提高功率因素，可对单个补偿，也可对多个集中补偿。可以选择特定次数谐补偿

LCD智能监控：采用DSP高速检测和运行，确保谐波检测和补偿控制精确有效。LCD显示，工作状态，故障诊断一目了然。透过RS232/ RS485、CAN、以太网接口可实现远程监控，支持Modbus通讯协议

先进的功率变换设计：采用三相桥式逆变电路，具体小，效率高，可靠性高，可并机扩容多达10台

模块化设计：模块化结构设计，方便生产与维护，MTTR<15分钟

先进的补偿特性：具有谐波、无功、不平衡负载三种补偿模式，且补偿性能不受系统阻抗的影响。

使用效率高：整机效率大于97%

完善的保护功能：具有过压、欠压、过温、过流、缺相、限流、短路等保护功能
